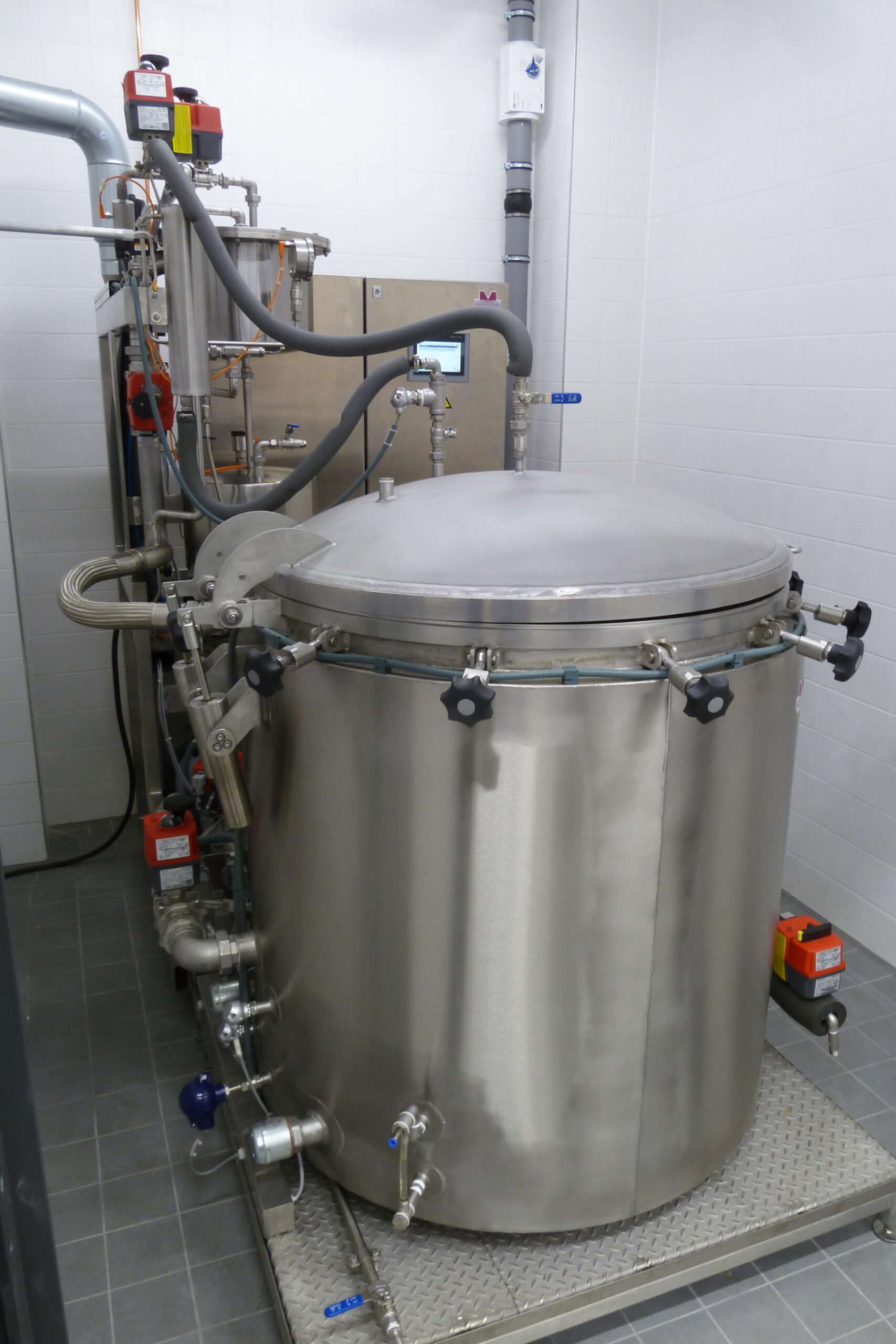

Knochenfett Extraktionsanlage 1000mm

Knochenfett Extraktionsanlage BEU-100

Zur chemisch-thermischen Entfettung von Knochengewebe mit Dichlormethan (Methylenchlorid) im geschlossenen Niedertemperatur-Dampfentfettungs Aerosol System bei 41°C. Einsatzbereiche: Anatomie und Präparation Entfettungskammer-Durchmesser: 1000mm Kompaktanlage für geruchlose Knochenentfettung. Geschlossenes System mit Absaugung der gereinigten Abgase in die Atmosphäre.

Typ: MA-1390 R2

Beschreibung

  • Stabile Edelstahl-Rahmenkonstruktion komplett mit integrierter
    Edelstahl-Sicherheitswanne und Standrost
  • hermetisch dichter Behälter für ca. 20 Liter Entfettungsmedium Inhalt. Mit Auslauf- und Einfüllstutzen, Absaugsystem, Probenaufnahme- Korb 900 AD x 750(H)mm. Beheizter Fettablassstutzen.
    Prozesskammerdeckel mit integrierter Pyramiden-Tropfbrause und
    Viton – Pressdichtung. Doppelwandiger, gekühlter Prozesskammerdeckel
    mit Öffnungsvollautomatik zur leichten Handhabung beim Öffnen und
    Schließen
  • Behälter mit Aktivkohle-Filter und Anschluss-Stutzen zur Ableitung
    der filtrierten Gase in die Atmosphäre
  • integriertes Gebläse sorgt für die schonende Trocknung der
    Knochen-Präparate bei 41°C vor der Entfettungsphase
  • automatische Steuerung der Funktionen: Trocknen, Entfetten, Destillieren etc. durch elektronische Steuerung mit Touchscreen Display. Alle Funktionen auch manuell programmierbar!
  • integrierte Dampf-Rücklauf-Sperre
  • integriertes Fernwartungsmodule auf Basis „VPN-Tunnel“

Komponenten

a) Knochenentfettungskammer aus Edelstahl Innenmaße 950(Durchmesser) x 1200(H) mm Doppelte Mantelung für indirekte Beheizung mittels Wärmeträgermedium (Wasser oder Glycerin). Heizung 6,0 KW totale Heizleistung. Kammervolumen Entfettungsmedium: ca. 20 Liter Beheizter Ablassstutzen für Knochenfett seitlich angebracht Doppelwandiger Verschlussdeckel mit Spezial-Kunststoff-Pressdichtung zum vollkommen hermetisch dichten Abschluss der Kammer während des Entfettungsprozesses. Der Deckel schließt und öffnet vollautomatisch, sodass das Öffnen und Schließen von jeder Person leicht ausgeführt werden kann. Deckel in doppelwandiger Ausführung mit Anschluss für Wasserkühlung (ca. 20 Liter / min.). Deckelunterseite mit Pyramiden-Tropfenbrause zur Benetzung der zu entfettenden Knochenproben (eingehängt oder auf den Gitter Einsatz liegend). Innenbehälter gebeizt. Sicherheitsabfrage Deckelstellung. Nur bei geschlossenem Deckel wird ein Signal durch den Sicherheitsschalter am Kessel Deckel eine Inbetriebnahme der Anlage ermöglichen! Andere Anlagen mit Behältergrößen von Durchmesser 500mm oder 700mm ebenfalls lieferbar!

b) Rückgewinnungsanlage für Entfettungsmittel inkl. Kondensator und Vorratsbehälter.

c) Programmierbare Knochen-Trocknungsanlage bei 41°C mit integriertem Aktivkohle-Filter und Ventilator.

d) Kaltwasser-Erzeuger (Option = unbedingt empfohlen). Mit Umwälzpumpe für geschlossenen Kreislauf. Energieaufnahme: 550W; Stromaufnahme: 2,6A; Kältemittel:
R 134 a; stufenlose Temperaturregelung von +3 bis +21°C. Anschluss: 230V / 50Hz

Verkleidung und Armaturen

Gesamte Kammer mit 40mm Thermo-Isolierung umgeben. Außenschale aus Edelstahl-Blech – geschliffen (K400). Spritzwassergeschützte Konstruktion. Verstellbare Füße für
ebene, nivellierte Aufstellung und Installation. Direkter Zugriff auf alle Armaturen, Heizstäbe und sonstige Komponenten.

Elektrische Komponenten

  • Thermo-Sicherung (80°C) gegen Überhitzung
  • elektronischer Thermo-Fühler, Typ PT 100 Kammertemperatur
  • elektronischer Thermo-Fühler, Typ PT 100 Wärmeträgermedium
Einsätze für Knochenproben
  • Standardkorb 900mm AD / 600mm hoch mit Einhängegitter
  • Satz Einhängestäbe

Armaturen

Einfüll- und Ablauf-Stutzen für das Wärmeträgermedium

  • Entleerungsventile
  • Einfüll-Ventile / Ablauf-Ventile
  • Anschlüsse für Befüllung
  • Schauglasanzeige für das Wärmeträgermedium (Wasser)
Steuerschrank aus Edelstahl
  • mit Touchscreen Display zur vollelektronischen Regelung der Knochen-Extraktionsanlage
  • Staub- und spritzwasserdichte Ausführung mit Türdichtung.
  • Ein- und Ausschalter.

Funktionen

  • Digitale Anzeige von: Wärmeträgertemperatur, Kammertemperatur (Soll- und Ist-Temperatur), Gesamtlaufzeit, Prozess, Restlaufzeit, Ablauf Zeit, Funktion Heizungen.
  • Überwachung von: Temperatur Wärmeträger-Mediums, Temperatur Entfettungskammer, Funktion Heizkörper

Programme

  • Trocknen (Trocknung der Knochen per integriertem Ventilator bei max. 41°C vor der Entfettung).
  • Entfetten
  • Rückdestillation (zur sauberen Trennung von Knochenfett, Lösungsmittel und Prozesswasser).

Technische Daten

  • Betriebsspannung: 3Ph / N / PE / 400V / 50Hz
  • Anschlussleistung: 10 KW
  • Heizleistung: 6 KW
  • Betriebsstrom: max. 30A
  • Arbeitstemperatur: +40°C bis + 55°C
  • Werkstoff: Edelstahl EN / DIN 1.4571 für alle produktberührten Teile

Dimensionen

  • Außenabmessungen insgesamt: 2350(B) x 1730(T) x 2000(H)mm
  • Nutzraumabmessungen: 1000(Durchm.) x 1200(H)mm
  • Korbmaße / Einhängtiefe: 900 (AD) x 750(H)mm

Andere Nutzraum-Volumen / Korbversionen, Einsätze, Siebe und
Spezialhalterungen auf Anfrage!

  • Gewicht: ca. 1350kg

Bauseits sind anzuschließen bzw. bereitzustellen:

  • Kraftstrom 3 x 400 V / 50 Hz / 25 A
  • Zulauf Kaltwasser: 1/2″
  • Ablauf Kühlwasser: 1/2″
  • Abwasserstutzen DN 32
  • Abluftstutzen DN 65
  • Elektro-Hauptanschluss (Kraftstrom)

Optionales Zubehör

  • Wasserkühlgerät für geschlossenen Kühlwasserkreislauf anstelle Frischwasser-Durchlaufkühlung. Regelbar. Wird bei Bestellung in Knochen-Extraktionsanlage integriert. Kälteleistung: ca. 4kW
  • Fernwartungsmodul für die Diagnose und Behebung technischer oder bedienungsbedingter Probleme

Herstellungsland

Hergestellt in Deutschland von MEDIS MT GmbH gemäß ISO 9001 und den gültigen EN-Normen sowie Arbeitsschutz- und Sicherheitsbestimmungen.
